管線

    擴散和對流是清洗動力學的控制因素，這表明清洗管道的直管部分時，并不一定需要湍流。然而，湍流可以增加流體向表面的移動，使溶劑能夠與蛋白質或其他污染物混合并發生反應，同時還有助于將反應后的混合物從表面移走。 對于管徑大于 1 英寸的管道，0.2 米 / 秒的流速足以實現湍流。然而，其他因素也可能影響合適流速的選擇。例如，流速必須大于顆粒的沉積速度，以去除較大和較重的顆粒；并且流速要足夠高，以便在管道的一部分不能自動排氣時夾帶氣泡。管道主路中的較高流速還能在遵循最大距離標準時，更好地使清洗液流入死端支路進行清洗。因此，3A - 乳制品標準傳統上建議（并非強制要求）的1.5m/s的流速似乎是合理的。當流體依次流經不同直徑的管道時，該流速應基于最大管徑來確定，但如果管徑變化超過一個規格，應將回路分開，以適應為實現相似流速所需的不同流量。

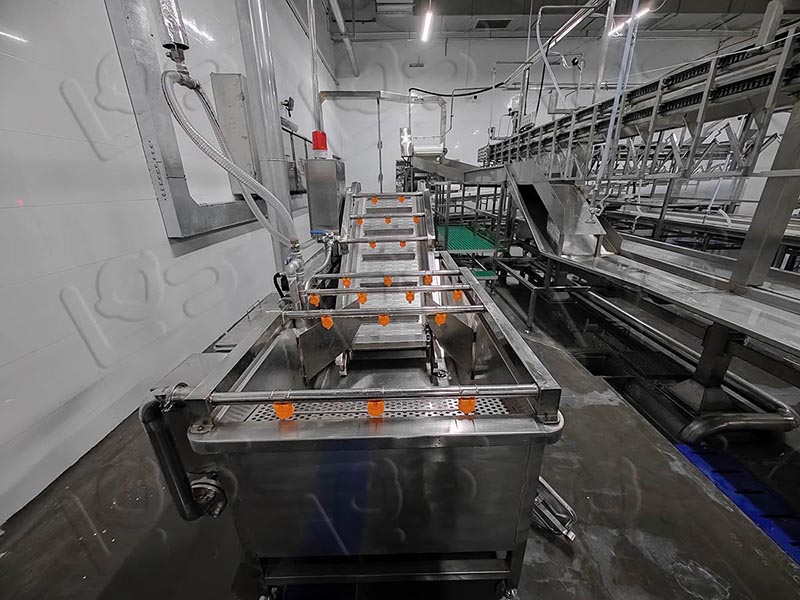

清洗設計

管道

    不應使用螺紋連接和法蘭連接，因為污染物可能會積聚在螺紋或法蘭與墊圈之間的間隙中。理想情況下，系統應完全采用焊接連接?；匾汗艿缿?yīng)盡可能設置較大的坡度（最好為 2%，但最小不得低于 1%），這既有助于重力排水，又能防止形成氣穴，避免清洗液無法到達待清洗表面。在設計和制造過程中，必須通過牢固支撐管道來消除管道中的凹槽，以保持所需的坡度。支路與回液總管的連接應盡量減少死端。死端和凹槽會殘留污垢甚至清洗化學品，這將延長清洗周期，或者需要額外的沖洗或清洗液，從而增加工廠廢水以及 DIW 和 WFI 的使用量。管道應單獨或串聯進行清洗。不要嘗試并行清洗管道，因為很難確保每條路徑都能達到最低流速，而且一條路徑中的液體可能會倒流到另一條路徑中，實際上阻礙清洗過程。CIP 系統與工藝之間不應設置永*久*性連接，應使用轉接面板、軟管或防混閥來建立和斷開連接。在轉接面板和軟管處使用衛生夾式連接，對于很少打開的連接使用螺栓連接，對于經常打開的連接使用蝶形螺母連接。使用接近開關或衛生型壓力表來確認路徑，防止 CIP 回路出現誤操作和 / 或不安全操作。

CIP 清洗站

    CIP 清洗站通常包含一個用于沖洗和存放化學溶液的罐。它也可能配備一個專門用于最后沖洗的 WFI 罐，或者 WFI 由一個公共罐提供，為多個 CIP 清洗站服務。循環泵、熱交換器、化學品日用罐以及管道和控制系統共同構成了清洗站。罐體內應設有分離返回清洗站的空氣的裝置。由于 CIP 罐可能是系統中最臟的部分，因此應對其進行清洗（噴淋）。

    如果原位清洗（CIP）集成裝置靠近工藝設備使用點，回流泵可安裝在該裝置上，但通常是由靠近工藝設備的泵來實現這一回流功能。應監測泵的壓力和流量，以確認循環速率。

過濾器

    由于過濾器難以排水，可能需要在清洗時將濾芯取出并可能丟棄，然后在滅菌前安裝新的濾芯。
